产品详情

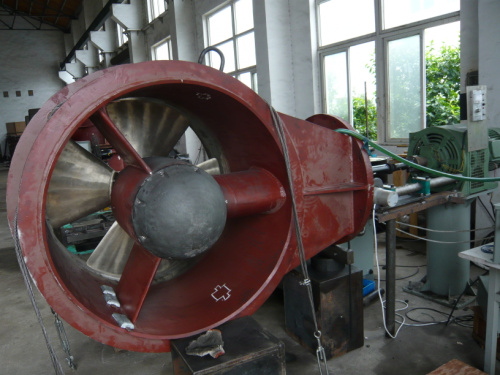

主要参数 CPP Tunnel Thrueter General data
|
桨叶直径 mm |
功率 KW.(max) |
频率 HZ |
输入转速 Rpm |
零螺距扭距*** Nm(max) |
转动惯量* Kgm2 |
重量（大约）Kg |
|
| 侧推 | |||||||
| 1100 | -320 | 50 | 1450 | 160 | 1.2 | 1300 | 850 |
| -380 | 60 | 1750 | 220 | ||||
| 1300 | -445 | 50 | 1450 | 340 | 1.9 | 2500 | 1300 |
| -480 | 60 | 1750 | 470 | ||||
| 1650 | -590 | 50 | 1450 | 340 | 4.5 | 3700 | 2300 |
| -800 | 60 | 1750 | 500 | ||||
| 2000 | -880 | 50 | 1450 | 840 | 11.3 | 6250 | 3300 |
| -1200 | 60 | 1190 | 570 | ||||
| 2400 | -1580 | 50 | 980 | 2270 | 28.8 | 12500 | 4500 |
| 1720 | 60 | 1190 | 3050 | ||||
| 2800 | -2240 | 50 | 980 | 3935 | 65.0 | 20500 | 5000 |
| 2010 | 60 | 880 | 3300 | ||||
| 3300 | -3500 | 50 | 590 | 5600 | 358.0 | 31000 | 6000 |
| -3500 | 60 | 590 | 5600 | ||||
尺寸（mm） Dimensions
| a | c | d | e | g | h | k | l | m | n | |||
| 1100 | 1120 | 1330 | 175 | 340 | 505 | 70 | 50 | 15 | 30 | 1045 | 1283 | 842 |
| 1300 | 1328 | 1538 | 190 | 345 | 615 | 80 | 50 | 15 | 30 | 1190 | 1470 | 933 |
| 1650 | 1680 | 1910 | 260 | 390 | 730 | 90 | 50 | 20 | 50 | 1390 | 1797 | 1145 |
| 2000 | 2026 | 2270 | 340 | 420 | 900 | 110 | 50 | 22 | 50 | 1680 | 2195 | 1395 |
| 2400 | 2430 | 2682 | 310 | 500 | 1080 | 140 | 50 | 26 | 50 | 1990 | 2532 | 1647 |
| 2800 | 2836 | 3206 | 395 | 620 | 1210 | 150 | 60 | 35 | 60 | 2280 | 2990 | 1930 |
| 3300 | 3340 | 3710 | 465 | 730 | 1425 | 175 | 60 | 35 | 70 | 2685 | 3530 | 2280 |
液压系统数据 Date for hydraulic system
| 直径 | 变距时间 | 油泵功率（kw） | 容积（升） | ||
| AC50 | AC60 | 液压装置 | 全系统 | ||
| 1100 | 10 | 1.4 | 1.7 | 125 | 250 |
| 1300 | 12 | 1.4 | 1.7 | 125 | 300 |
| 1650 | 16 | 2.1 | 2.5 | 125 | 450 |
| 2000 | 20 | 2.8 | 3.4 | 125 | 650 |
| 2400 | 24 | 3.8 | 3.4 | 125 | 1300 |
| 2800 | 32 | 6.8 | 8.2 | 210 | 1500 |
| 3300 | 40 | 10.0 | 12.0 | 210 | 1800 |
| 全行程操纵时间 | |||||
功率选择 The power selecting
以下图表是根据我们以往经验编制的功率配备图表。单位推力是指水线以下船体长度方向每单位投影面积的推力。
当一些船舶要求有更快的机动性或更大的抗风能力时，单位推力可根据需要增加。
